返回NR電感封裝尺寸規格圖
NR電感是采用磁性膠水涂敷結構而成，因此目前市場上又廣泛被稱為NR磁膠電感，由于其電感使用全自動化機器制作，所以又被稱為一款自動化屏蔽電感。后置日本太陽誘電首先推出了該款產品，所以很多人習慣簡稱NR電感。(太誘的編號)不過常規NR電感封裝尺寸規格是非常多的，其每款規格不同的產品，后置所區分的性能特性也是有所不同的。那么大家對于NR電感的規格產品是否有全面的了解呢?想必非技術人員，大家平時也是很少有去接觸電感的認識吧，那下面帶你們一起來了解下關于常規NR電感封裝尺寸規格圖以及相關的產品功能特性介紹。
NR磁膠電感4020系列
產品介紹：
NR磁膠電感4020系列其電感采用閉合磁路結構設計，漏磁少，抗EMI能力強，極大的減小了蜂鳴聲;在同等尺寸條件下，額定電流相比傳統功率電感高出30%;該NR磁膠電感4020系列一般應用于電視機、交換機、電腦、導航系統、車載電子、智能手機、移動電源、LED照明等行業。

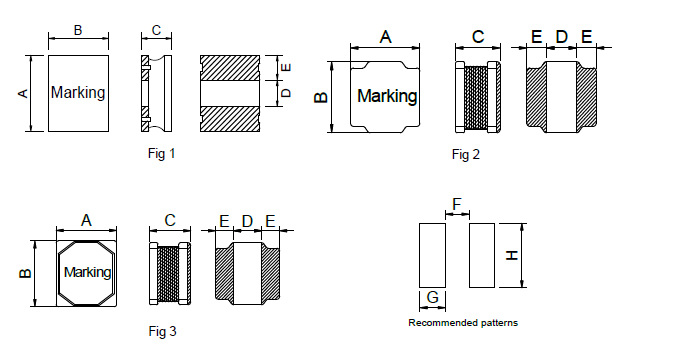

NR磁膠電感4020系列封裝尺寸圖
|
TYPE(型號) |
A |
B |
C |
D |
E |
F |
G |
H |
Fig |
|
NR252010 |
2.5±0.3 |
2.0±0.3 |
1.05 Max |
0.8±0.3 |
0.9±0.3 |
0.6 |
1.1 |
2.0 |
1 |
|
NR252012 |
2.5±0.3 |
2.0±0.3 |
1.25 Max |
0.8±0.3 |
0.9±0.3 |
0.6 |
1.1 |
2.0 |
1 |
|
NR3012 |
3.0±0.2 |
3.0±0.2 |
1.3 Max |
1.2±0.3 |
0.9±0.3 |
1.1 |
1.0 |
2.7 |
3 |
|
NR3015 |
3.0±0.2 |
3.0±0.2 |
1.7 Max |
1.2±0.3 |
0.9±0.3 |
1.1 |
1.0 |
2.7 |
3 |
|
NR4018 |
4.0±0.2 |
4.0±0.2 |
1.8 Max |
1.6±0.3 |
1.2±0.3 |
1.4 |
1.3 |
3.7 |
3 |
|
NR4020 |
4.0±0.2 |
4.0±0.2 |
2.0 Max |
1.6±0.3 |
1.2±0.3 |
1.4 |
1.3 |
3.7 |
3 |
|
NR4030 |
4.0±0.2 |
4.0±0.2 |
3.0 Max |
1.3±0.3 |
1.35±0.3 |
1.2 |
1.40 |
3.7 |
3 |
|
NR5020 |
5.0±0.2 |
5.0±0.2 |
2.1 Max |
1.4±0.3 |
1.8±0.3 |
1.2 |
1.9 |
4.2 |
2 |
|
NR5040 |
5.0±0.2 |
5.0±0.2 |
4.0 Max |
1.6±0.3 |
1.7±0.3 |
1.4 |
1.8 |
4.2 |
3 |
|
NR6020 |
6.0±0.3 |
6.0±0.3 |
2.1 Max |
2.3±0.3 |
1.85±0.3 |
2.4 |
1.8 |
5.7 |
2 |
|
NR6028 |
6.0±0.3 |
6.0±0.3 |
3.0 Max |
2.3±0.3 |
1.85±0.3 |
2.4 |
1.8 |
5.7 |
2 |
|
NR6045 |
6.0±0.3 |
6.0±0.3 |
4.7 Max |
2.3±0.3 |
1.85±0.3 |
2.4 |
1.8 |
5.7 |
2 |
|
NR8040 |
8.0±0.3 |
8.0±0.3 |
4.2 Max |
3.8±0.3 |
2.1±0.3 |
3.6 |
2.2 |
7.5 |
2 |
NR磁膠電感4020系列參數
|
型號 |
電感值(μH) |
DCR (±30%)直流電阻 |
Isat (Max.)飽和電流 |
Irms (Max.)額定電流 |
S.R.F.(Min.)自諧頻率 |
|
NR4020-1.0uH/N |
1.0±30% |
0.029 |
4.78 |
2.15 |
75 |
|
NR4020-1.2uH/N |
1.2±30% |
0.029 |
5.10 |
2.15 |
72 |
|
NR4020-1.5uH/N |
1.5±30% |
0.035 |
4.45 |
1.98 |
71 |
|
NR4020-2.2uH/N |
2.2±30% |
0.040 |
3.40 |
1.85 |
49 |
|
NR4020-3.3uH/M |
3.3±20% |
0.070 |
3.20 |
1.40 |
44 |
|
NR4020-4.7uH/M |
4.7±20% |
0.075 |
2.35 |
1.34 |
42 |
|
NR4020-5.6uH/M |
5.6±20% |
0.090 |
2.20 |
1.22 |
30 |
|
NR4020-6.8uH/M |
6.8±20% |
0.125 |
2.00 |
1.04 |
33 |
|
NR4020-8.2uH/M |
8.2±20% |
0.125 |
1.75 |
1.04 |
27 |
|
NR4020-10uH/M |
10±20% |
0.165 |
1.60 |
0.90 |
26 |
|
NR4020-15uH/M |
15±20% |
0.230 |
1.35 |
0.77 |
24 |
|
NR4020-22uH/M |
22±20% |
0.350 |
1.05 |
0.62 |
15 |
|
NR4020-33uH/M |
33±20% |
0.550 |
0.85 |
0.49 |
11 |
|
NR4020-47uH/M |
47±20% |
0.710 |
0.74 |
0.44 |
10 |
|
NR4020-56uH/M |
56±20% |
0.800 |
0.66 |
0.41 |
10 |
|
NR4020-68uH/M |
68±20% |
1.060 |
0.61 |
0.36 |
7.7 |
|
NR4020-82uH/M |
82±20% |
1.170 |
0.50 |
0.34 |
7.2 |
|
NR4020-100uH/M |
100±20% |
1.550 |
0.48 |
0.31 |
6.3 |
由于電感的規格眾多，一般每款規格不同的產品，其后置對于NR電感封裝尺寸也是有所不一樣的，那上述相關的NR電感封裝尺寸等產品大致就介紹到這里。其次總的來說，一般在電感的選型上，請各位注意根據自身的需求選型，切不可隨便亂去購置電感。一旦后置電感的選用不正確，一方面不但會造成導致NR電感的性能特性下降，后期也還會涉及影響到整個電路系統的運作情況。
