CD功率電感

首頁 > 產品中心 > CD功率電感

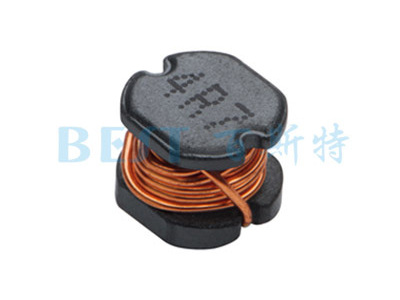

CD53貼片電感

CD53貼片電感為一款表面貼裝小型功率電感，其電感體積小、薄型、高飽和電流、高能量存儲和低電阻等特性;出色的焊接性和耐環境性，可適用于回流焊工藝;符合無鉛環保ROHS產品。CD53貼片電感一般主要應用于電腦顯示板卡、筆記本、dc轉換器、電視機、電子儀器等領域上。

2018-11-27 09:54:29

咨詢服務熱線：

400-735-2288

在線咨詢在線咨詢

產品詳情

CD53貼片功率電感封裝尺寸圖

CD32貼片功率電感封裝尺寸圖

TYPE(規格型號)	A	B	C	D	E	F	G
CD32	3.0±0.3	2.1±0.3	3.5±0.3	1.0	1.6	3.5	0.8
CD43	4.0±0.3	3.2±0.3	4.5±0.3	1.4	1.75	4.5	1.2
CD53	5.2±0.3	3.0±0.3	5.8±0.3	2.1	2.15	5.5	1.7
CD54	5.2±0.3	4.5±0.3	5.8±0.3	2.1	2.15	5.5	1.7
CD75	7.0±0.3	5.0±0.3	7.8±0.3	2.5	3.0	7.5	2.0

CD53貼片功率電感參數

型號	電感值(μH)	DCR (Max)直流電阻(Ω)	IDC (Max)額定電流(A)? ?	?測試頻率(kHz)??
CD53-1.5uH/M	1.5	0.035	3.10	100
CD53-2.2uH/M	2.2	0.040	3.00	100
CD53-2.7uH/M	2.7	0.047	2.90	100
CD53-3.3uH/M	3.3	0.055	2.80	100
CD53-3.9uH/M	3.9	0.055	2.70	100
CD53-4.7uH/M	4.7	0.070	2.60	100
CD53-5.6uH/M	5.6	0.080	2.50	100
CD53-6.8uH/M	6.8	0.090	2.40	100
CD53-8.2uH/M	8.2	0.110	2.30	100
CD53-10uH/M	10	0.130	2.20	100
CD53-15uH/M	15	0.180	2.00	100
CD53-22uH/M	22	0.260	1.60	100
CD53-27uH/M	27	0.280	1.40	100
CD53-33uH/M	33	0.380	1.30	100
CD53-39uH/M	39	0.440	1.20	100
CD53-47uH/M	47	0.490	0.90	100
CD53-56uH/M	56	0.550	0.85	100
CD53-68uH/M	68	0.680	0.80	100
CD53-82uH/M	82	0.860	0.80	100
CD53-100uH/M	100	0.960	0.70	100
CD53-220uH/M	220	2.100	0.30	100
CD53-270uH/M	270	2.500	0.28	100
CD53-330uH/M	330	4.000	0.25	100
CD53-680uH/M	680	8.000	0.18	100
CD53-1.0mH/M	1000	11.500	0.14	100
?	?	?	?	?
Remark:? ●? □ Tolerance: N:±30% , M:±20% , ? ?K:±10%			?	?
?????????????? ●? Inductance Tested at ? ?100kHz,0.25Vrms (20℃)			?	?
?????????????? ●? IDC: DC current at ? ?which the inductance drops approximate 20% from its value without current
?????????????? ●? Operating? Temperature : -25℃ ~ +105℃			?	?
?????????????? ●? Measure Equipment:		?	?	?
??????????????????? INDUCTANCE : Agilent ? ?HP-4284A , HP-4285A			?	?
??????????????????? IDC : Agilent ? ?HP-4284A+HP-42841A		?	?	?
??????????????????? DCR : CHEN HWA 502A		?	?	?
