SQ1212扁平線共模電感
SQ1212扁平線共模電感廣泛應用于通信電源，家電，照明，適配器，醫療，軍工，新能源儲能等領域。
2022-05-31 16:02:01
產品詳情

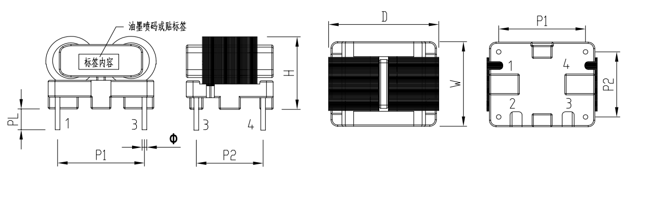

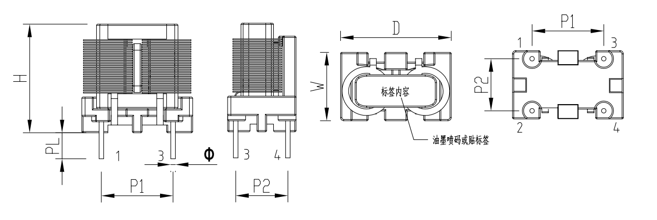

SQ1212扁平線電感封裝尺寸圖
| H |
D |
W |
P1 |
P2 |
φ |
PL |
| 18.0Max. |
18.0Max. |
12.0Max. |
11.0±0.5 |
8.0±0.5 |
0.6±0.2 |
3.5±0.5 |
| H |
D |
W |
P1 |
P2 |
φ |
PL |
| 12.0Max. |
18.0Max. |
14.2Max. |
13.0±0.5 |
10.0±0.5 |
0.7±0.2 |
3.5±0.5 |
SQ1212扁平線電感系列參數
| 型號 |
線徑 mm (厚度*寬度) |
共模感量?(mH Min)? ?? |
? 額定電壓MAX? ? |
? 額定電流（A）? ? |
安裝方式
|
排距*腳距 |
DCRmΩ MAX |
| SQ12V1202-1.4A-20.0mH |
0.1*1.0 |
20.00 |
264 VAC |
1.4 |
立式 |
11*8 |
220 |
| SQ12H0703-1.4A-9.0mH |
0.1*1.0 |
9.00 |
264 VAC |
1.4 |
臥式 |
13*10 |
220 |
